Beschreibung

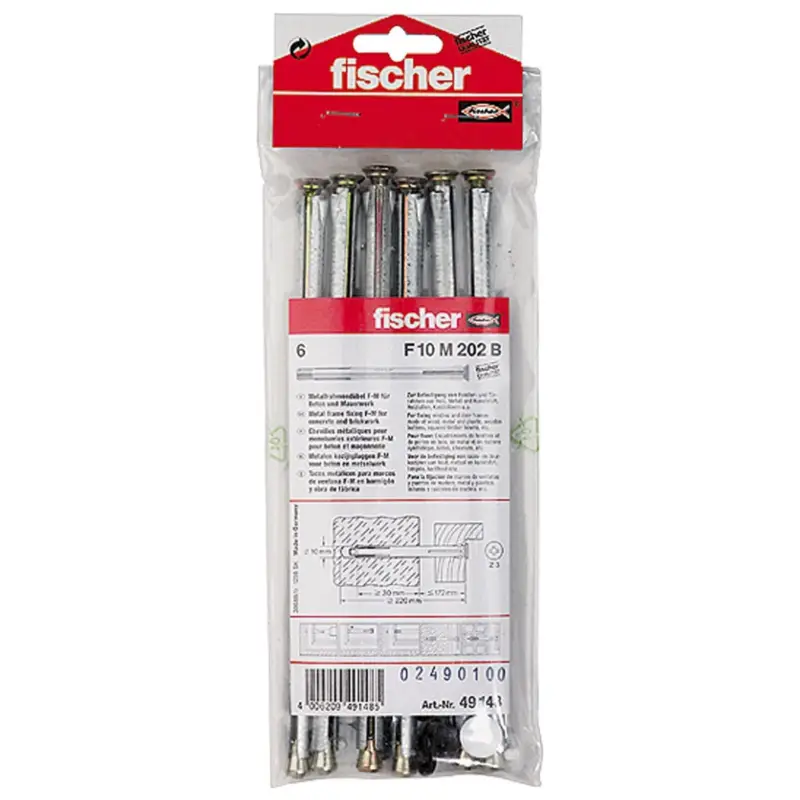

„Fischer 6x Fensterrahmendübel F 10 M 202 B Beutel – 49148“
Der fischer Metallrahmendübel F 10 M ist ein Spezialdübel zur spannungsfreien Abstandsmontage von Fenster- und Türrahmen. Dieser besteht aus einer Metallhülse und einer Senkkopfschraube aus galvanisch verzinktem Stahl. Der F 10 M wird zeitsparend in der Durchsteckmontage gesetzt. Beim Anziehen der Schraube wird der Konus in die Dübelhülse gezogen, spreizt auf und verspannt sich gegen die Bohrlochwand. Dadurch wird der Fensterrahmen spannungsfrei in Voll- und Lochbaustoffen befestigt. Der fischer Metallrahmendübel F 10 M ist neben der Befestigung von Fenster- und Türrahmen auch für Kanthölzer geeignet.
Vorteile
- Der Metallrahmendübel F-M erreicht die Feuerwiderstandsdauer R 120. Dies erlaubt die Verwendung in brandschutzrelevanten Anwendungsgebieten.
- Das Funktionsprinzip verhindert das Heranziehen des Fensterrahmens gegen den Untergrund und bewirkt eine spannungsfreie und langlebige Befestigung des Rahmens.
- Die besondere Dübelgeometrie verankert Metall- und Kunststoffprofile zug- und druckfest und ermöglicht einen sicheren Halt des Fensterrahmens.
- Die separat erhältlichen Abdeckkappen sorgen für eine dezente Abdeckung des Schraubenkopfes.
Anwendungen
- Fensterrahmen
- Türrahmen
- Kanthölzer
Baustoffe
- Beton
- Hochlochziegel
- Hohlblock aus Leichtbeton
- Kalksand-Lochstein
- Kalksand-Vollstein
- Porenbeton
- Vollstein aus Leichtbeton
- Vollziegel
Funktionsweise
- Der F-M ist geeignet für die Durchsteckmontage.
- Beim Anziehen der Schraube wird der Konus in die Dübelhülse gezogen, spreizt diese auf und verkeilt sie im Bohrloch. Der Fensterrahmen wird dabei spannungsfrei befestigt.
- Das max. Anzugsmoment beträgt 5 Nm.
| Antrieb: | PZ3 |
|---|---|
| Bohrer-Nenndurchmesser: | 10 mm |
| Bohrlochtiefe: | 220 mm |
| Bohrlochtiefe bei Durchsteckmontage min.: | 220 mm |
| Dicke des Anbauteils max.: | 172 mm |
| Dübellänge: | 202 mm |
| Eigenmasse: | 0,447 |
| Verankerungstiefe (standard): | 30 mm |
