Beschreibung

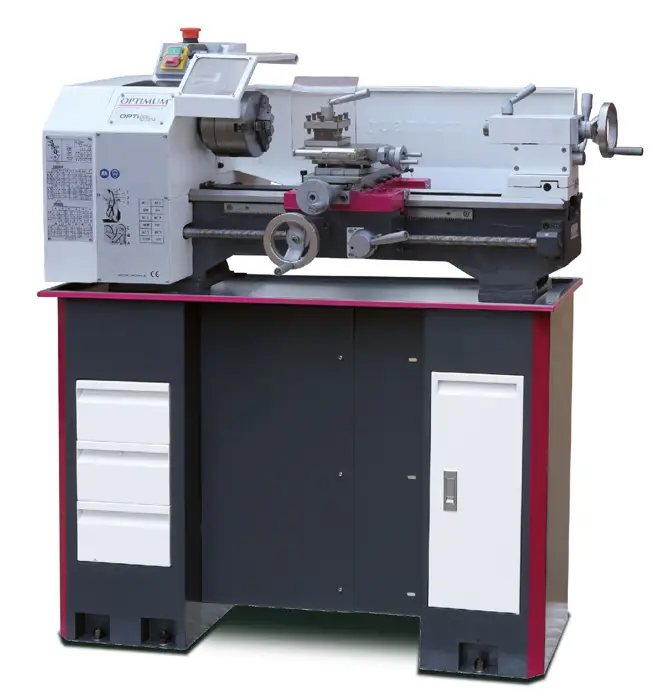

Optimum Optiturn TU2304V Draaibank 230 Volt Vario
Drehmaschine für den anspruchsvollen Heimwerker.TU2304V mit digitaler Drehzahlanzeige und variabler Drehzahlregelung.
Beschreibung
- Hoher und präziser Veredelungsgrad
- Starkes verripptes Prismenbett aus Grauguss, induktionsgehärtet und präzisionsgeschliffen
- Gehärtete und geschliffene Prismenbettführungen
- Gehärtete Spindelnase und Lager in einstellbaren Kegelrollenlagern, Klasse P5.
- Garantierte Rundlaufgenauigkeit der Spindelnase besser als 0,009 mm Rundlaufgenauigkeit des Futters besser als 0,05 mm
- Mit Spindel zum Gewindeschneiden oder automatischen Längsdrehen
- Mit Längs-, Quer- und Kleinwagen
- Rechts-/Linkslauf am Bedienfeld umschaltbar
- Separate Not-Aus-Taste, separate Start- und Stopp-Taste.
- Null-Last-Spannung.
- Futterschutz mit Mikroschalter, solider Meißelschutz und schöner Spritzschutz
- Ausgestattet mit Axiallager auf der Querseite (zur Aufnahme von Axialkräften)
- Spindel in zwei gesinterten Lagern (Gleitlager mit Öl, die keine Schmierung benötigen)
- Ein Satz austauschbarer Räder bietet einen großen Bereich für das Schneiden von Draht.
- Getriebe – 6 Gänge 125 – 2000 min-1
- Leicht einstellbar über Potentiometer.
- 6 Drehzahlen 125 – 2000 min-1 und mit TU2304V. 2-stufige variable Drehzahlregelung von 150 -2.200 min-1.
- Leicht einstellbar über Potentiometer.
- Digitale Anzeige der Spindeldrehzahlen an der TU2304V
- Zum Flachdrehen, Längsdrehen und Gewindeschneiden.
- Loser Kopf verschiebbar – 5 mm zum Drehen von Konen, mit Schnellspannung des losen Kopfes für noch bessere Spannung
- Alle Führungen können mittels Spindelleisten spielfrei eingestellt werden.
- Leistungsstarker, wartungsfreier Motor.
Technische Daten
- Spannung V 1×230
- Motorleistung kW 0,75
- Spitzenhöhe mm 115
- Achsabstand mm 450
- Drehdurchmesser über Bett mm 230
- Bettbreite mm 135 Becher
- Anzahl der Geschwindigkeiten 6
- Spindeldrehzahl min-1 125-2.000
- Spindelkonus MK 3 Spindelbohrung mm 21
- Drahtstufen und Stromversorgung
- Gewindeschneiden metrisch M 0,4-3,5
- Gewindeschneiddaumen Gg/1 44-10
- Führung und Wagen Weg des Meißelmessers mm 75
- Verfahrweg Querschlitten mm 120
- Höhe des Meißelhalters mm 14×14
- Kegel mit losse kop MK 2
- Überschrift Loser Kopf mm 70
- Gewicht kg 104,00
- Abmessungen (L x B x H) mm 965x585x510
Lieferumfang
- Spannfutter mit 3 Klauen 100 mm
- Feste Zentrierspitze MK2
- Feste Zentrierspitze MK3
- Futter- und Meißelschutz und Spritzschutz
- 4-facher Meißelhalter
- Wisselwielen set.
- Steuerungstasten
- Achtung! Optionales Fahrgestell erhältlich 7134409
- Handbuch in niederländischer Sprache, Aufschriften, CE-Kennzeichnung und CE-Zertifikat gemäß der Maschinenrichtlinie 2006/42/CE, der Niederspannungsrichtlinie 2006/95/CE und der EMV-Richtlinie 2004/108/CE
