Beschreibung

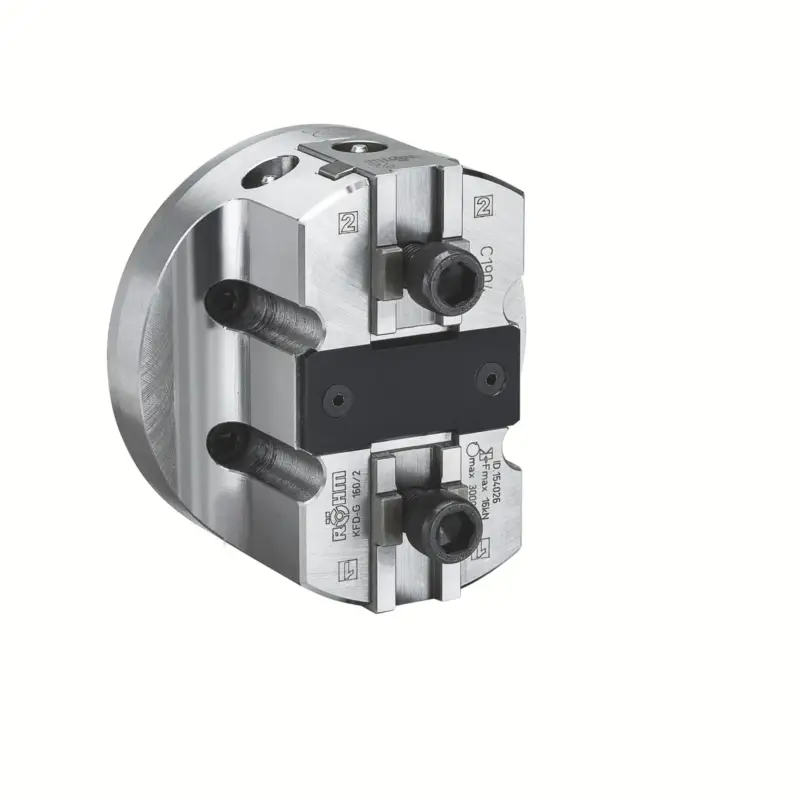

„Röhm Kraftspannfutter KFD-G 200, 2-Backen, großer Backenhub, Zylindrische Zentrieraufnahme – 154027“
Kurzbeschreibung
- Kraftspannfutter ist mit zylindrischer Zentrieraufnahme erhältlich.
- 2-Backenausführung mit Spitzverzahnung 90° (Größe 125 + 160 mit Kreuzversatz).
Technische Merkmale
- Kraftübertragung mittels Keilhakensystem
- Direktschmierung der Grundbacken und Kolben (4 Schmierstellen)
- Ganzstahlausführung
Einsatzbereiche
- Kraftspannfutter ohne Durchgang zum Spannen von Werkstücken über Vorsprünge hinweg (z. B. Armaturen), ohne dass auf hohe Spannkraft verzichtet werden muss.
Vorteile
- Minimierung der Störkonturen des Futters durch Abfräsungen am Futterkörper
- Übermäßig großer Backenhub für flexiblen Futtereinsatz
- Lange Lebensdauer – Abdichtung gegen Schmutz und Wasser
- Große Spanngenauigkeit durch bewährtes Keilhakensystem
Weitere Infos
- Kraftspannfutter ohne Durchgang KFD-G, Größe 200, 2-Backen, mit großem Backenhub, Zylindrische Zentrieraufnahme, gewichtserleichtert
| Aufnahme: | 185 mm |
|---|---|
| Aussendurchmesser Futter mm: | 200 mm |
| Backenanzahl: | 2 |
| Backenbreite: | 50 mm |
| Backenhub mm: | 14 mm |
| Backenlänge: | 71.5 mm |
| Befestigungsgewinde mm: | M 16 mm |
| Befestigungsschraube mm: | 4 x M 12 mm |
| Bohrung Ø: | – |
| Breite Gewichtserleichterung mm: | 108 mm |
| Durchmesser Kontermutter mm: | 44 mm |
| Durchmesser Teilkreis mm: | 133.4 mm |
| Flugkreisdurchmesser mm: | 220 mm |
| Gesamtlänge: | – |
| Gewicht ohne Backen: | 17 |
| Gewindeanschluss mm: | M 22 mm |
| Gewindelänge Befestigungsschraube mm: | 20 mm |
| Gewindelänge Kolbenanschluss mm: | 50 mm |
| Größe: | 200 |
| Höhe Futter 1 mm: | 103,7 mm |
| Höhe Futter mm: | 100 mm |
| Kolbendurchmesser mm: | 98 mm |
| Kolbenhub in mm: | 30 mm |
| Massenträgheitsmoment: | 0,09 |
| Maximale Backenstellung: | 37 |
| Maximale Betätigungskraft: | 35 |
| Maximale Kolbenstellung: | 60 |
| Maximale Nutensteinstellung: | 55,5 |
| Minimale Backenstellung: | 23 |
| Minimale Kolbenstellung: | 30 |
| Minimale Nutensteinstellung: | 25 |
| Nutensteinstellung mm: | 14 mm |
| Passender Zylinder: | OVS-105 |
| Spannkraft: | 25 |
| Tiefe Aufnahme mm: | 6 mm |
| Zulässige Drehzahl: | 3000 |
