Beschreibung

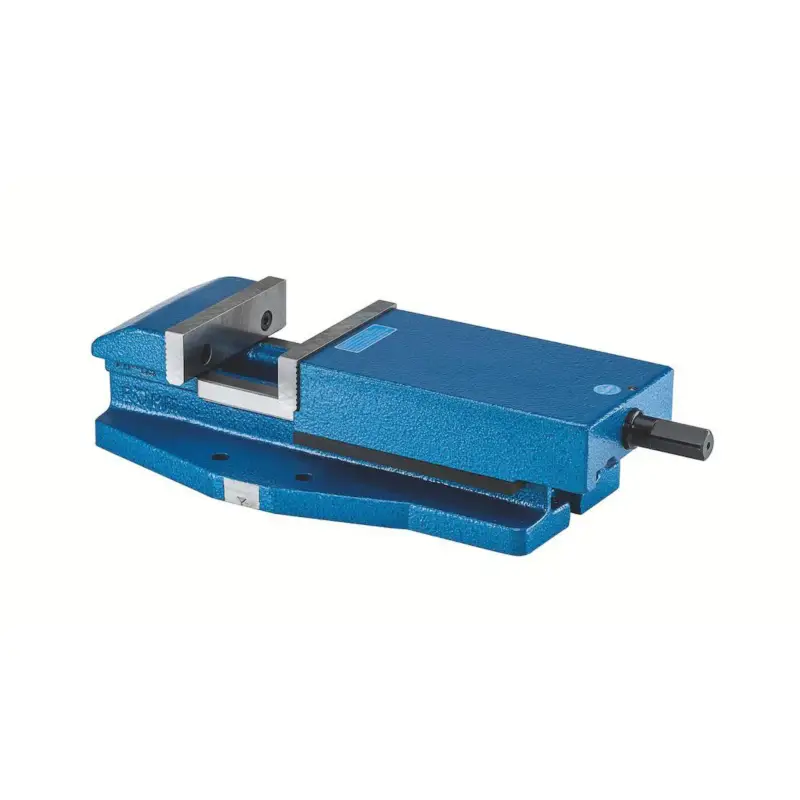

„Röhm Maschinen-Schraubstöcke RS, Größe 1, Backenbreite 92, mit Normalbacken SGN – 128031“
Kurzbeschreibung
- Spannsystem mechanisch ohne Kraftübersetzer, manuell betätigt.
Technische Merkmale
- Aus Spezialguss für vielfältigen Einsatz
- Lange Führung der beweglichen Backe
- Kraftübertragung mittels Gewindespindel
- Mit Normalbacken SGN und Handkurbel
- Einsatz auf Drehplatte mit Gradeinteilung
Einsatzbereiche
- Für konventionelle Werkzeugmaschinen.
Vorteile
- Optimales Preis-Leistungsverhältnis
- Ganzer Spannbereich durch Drehen mit der Handkurbel überbrückbar
- Spindel ist schmutz- und spänegeschützt
- Umfangreiches Backensortiment
Weitere Infos
- Maschinen-Schraubstöcke RS, Größe 1, Backenbreite 92, mit Normalbacken SGN und Handkurbel
| Ausführung: | RS |
|---|---|
| Backenanschlussmaße: Breite mm: | 63 mm |
| Backenanschlussmaße: Gewindedurchmesser 1 mm: | M6 mm |
| Backenanschlussmaße: Gewindetiefe mm: | 12 mm |
| Backenanschlussmaße: Höhe mm: | 13.6 mm |
| Backenbreite: | 92 mm |
| Bohrung Ø: | – |
| Breite Grundkörper mm: | 160 mm |
| Breite Spannschlitz mm: | 14 mm |
| Dicke Normalbacke mm: | 12 mm |
| Drehplattenanschluss: Befestigungsbohrung mm: | 13 mm |
| Drehplattenanschluss: Breite mm: | 120 mm |
| Drehplattenanschluss: Länge mm: | 60 mm |
| Drehplattenanschluss: Zentrierbohrung Abstand mm: | 115 mm |
| Gesamtlänge: | – |
| Gewicht: | 12 |
| Größe: | 1 |
| Höhe: | 80 mm |
| Höhe Backen mm: | 31.6 mm |
| Höhe Führung Grundkörper mm: | 48 mm |
| Länge: | 362 mm |
| Länge Grundkörper mm: | 260 mm |
| Länge Stirnseite bis Backenanlage mm: | 50 mm |
| Länge bewegliche Backe mm: | 174 mm |
| Spannkraft: | 18 |
| Spannweite: | 85 mm |
