Beschreibung

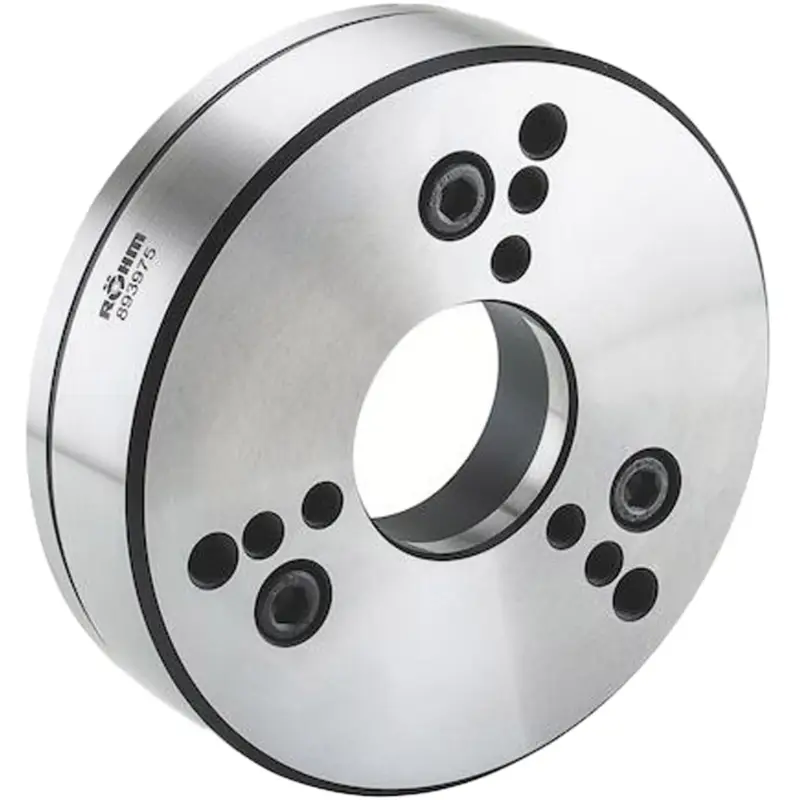

„Röhm Zwischenflansch ZF, für KFS / MFS/ KFR, Kurzkegel Nr. 6 (A 06), ISO 702-1 – 893976“
Kurzbeschreibung
- Adaption von Hülsenspanndorn KFR oder KFS auf Spindelkopf
- ohne Einstellschrauben
- für KFR (255-00) und KFS (253-00)
Technische Merkmale
- Ausführung nach DIN 55028-A
- in Größe A5, A6, A8, A11
Einsatzbereiche
- zur Adaption von Hülsenspanndorn KFR oder KFS
- auf Spindelkopf ISO 702-1 (DIN 55026) und 55021
Vorteile
- Durch den Austausch des Zwischenflansches kann ein Hülsenspanndorn auf versch. Maschinen eingesetzt werden.
Weitere Infos
- Zwischenflansch ZF, für KFS / MFS/ KFR, Kurzkegel Nr. 6 (A 06), ISO 702-1 (DIN 55026/55021) ohne Einstellschrauben
| Ausführung: | ohne Luftanlage |
|---|---|
| Außen-Ø: | 170 mm |
| Bohrung Ø: | 14 mm |
| Durchmesser Aufnahme 1 mm: | +0,003/+0,001 mm |
| Durchmesser Aufnahme mm: | 55 mm |
| Durchmesser Kurzkegel mm: | 106.375 mm |
| Durchmesser Nutenstein mm: | 19,45 mm |
| Durchmesser Teilkreis mm: | 133.4 mm |
| Gesamtlänge: | 45 mm |
| Gewinde: | M12 mm |
| Spindelgröße mm: | Nr. 6 (A 06) |
